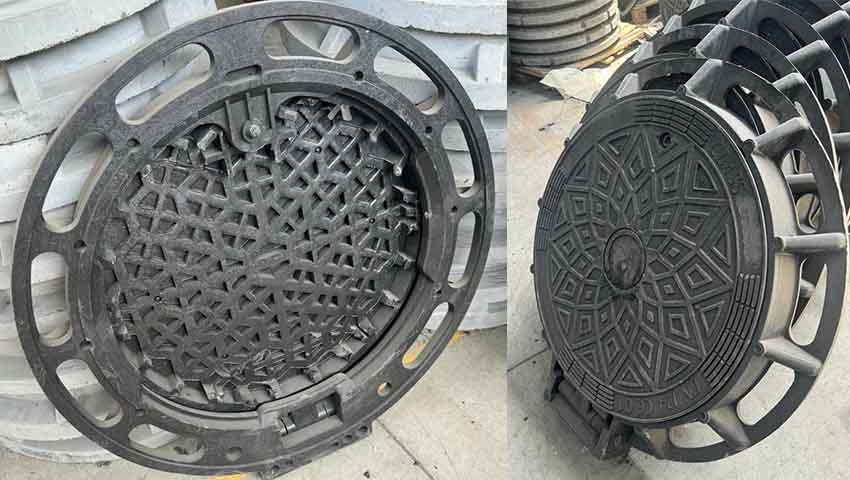

دریچه منهول

الزامات نصب صحیح دریچه منهول برای جلوگیری از شکست، صدای عبور و فرو رفتگی

دریچه منهول یکی از مهم ترین اجزای شبکه های تاسیساتی شهری و صنعتی میباشد که امکان دسترسی به خطوط آب، فاضلاب، مخابرات، برق و گاز را فراهم میکند. با وجود سادگی ظاهری، این دریچه ها نقش حیاتی در ایمنی، دوام و عملکرد صحیح شبکه میتوانند داشته باشند . نصب نادرست دریچه منهول می تواند مشکلات جدی مانند شکست دریچه، ایجاد صدای آزاردهنده هنگام عبور خودروها، و فرو رفتگی یا نشست در محل نصب را به وجود بیاورد. در این مقاله، مهم ترین الزامات نصب صحیح دریچه منهول به صورت جامع و کاربردی بررسی میشود تا از بروز این مشکلات جلوگیری بعمل آید.

اهمیت نصب استاندارد دریچه منهول

بسیاری از مشکلاتی که در خیابان ها یا محیط های صنعتی قابل مشاهده میباشد ، مانند شکستگی دریچه، تاب خوردن درب، ایجاد صدا و حتی فروریزش آسفالت اطراف، ناشی از عدم رعایت اصول نصب است. نصب درست دریچه منهول موجب میشود:

بار وارده به طور صحیح توزیع شود.

فشار ترافیکی به بخش های ضعیف منتقل نشود.

عمر مفید دریچه چندین برابر افزایش یابد.

مشکلات بهره برداری و نگهداری کاهش پیدا کند.

از بروز خطرات جانی برای خودروها و عابران جلوگیری شود.

انتخاب محل مناسب نصب

اولین گام در نصب صحیح دریچه منهول، انتخاب محل مناسب است. محل نصب باید دارای ویژگی های زیر باشد:

سطح زمین باید پایدار، متراکم و فاقد ریزش باشد.

از نصب دریچه در محل هایی با خاک دستی سست یا پُر نشده به طور اصولی اجتناب شود.

اگر محل نصب در مسیر ترافیک سنگین است، باید از دریچه با کلاس باری متناسب (B125، C250، D400، E600 یا F900) استفاده شود.

آب های سطحی نباید در اطراف منهول جمع شوند، زیرا جمع شدن آب باعث سستی بستر و فرو رفتگی می شود.

آماده سازی بستر قبل از نصب

اگر پایه نصب دریچه محکم نباشد، حتی بهترین دریچه نیز دوام نخواهد داشت. آماده سازی بستر مراحل زیر را شامل می شود:

1) تراکم درست خاک

لایه زیرین باید حداقل تا 95٪ تراکم استاندارد کوبیده شود.

استفاده از شن و ماسه شسته برای ایجاد بستر مناسب ضروری است.

2) ریختن بستر بتنی

معمولاً یک لایه بتن مگر (۵ تا ۱۰ سانتی متر) لازم است تا از نشست جلوگیری کند.

بتن باید از قبل کاملاً خشک و مقاوم شده باشد.

3) کنترل تراز

قبل از نصب دریچه باید سطح کاملاً صاف، تراز و بدون شکستگی باشد.

تراز نبودن بستر یکی از دلایل اصلی ایجاد صدا در دریچه هنگام عبور خودروهاست.

استفاده از فریم و درب استاندارد

فریم و درب دریچه باید مناسب با شرایط محل انتخاب شود. برخی نکات کلیدی عبارت اند از:

1) انتخاب جنس مناسب

مناطق ترافیک سبک: پلیمر کامپوزیت یا چدن سبک

ترافیک سنگین: چدن داکتیل یا کامپوزیت تقویت شده

مناطق صنعتی با مواد خورنده: کامپوزیت مقاوم در برابر خوردگی

2) انتخاب کلاس باری صحیح

عدم انتخاب کلاس مناسب، شایع ترین علت شکست دریچه است. برای مثال:

مسیر پیاده رو: A15

خیابان های شهری: B125 یا C250

اتوبان ها و مسیر خودروهای سنگین: D400 و بالاتر

3) فریم تقویت شده

فریم باید از نوع مقاوم باشد تا بتواند فشارهای جانبی و عمودی را به خوبی تحمل کند. فریم ضعیف حتی با نصب صحیح نیز نشست خواهد کرد.

نصب صحیح فریم و هم سطح سازی

یکی از مهم ترین مراحل نصب دریچه منهول، قرار دادن فریم و هم سطح کردن آن با سطح نهایی است.

1) قرارگیری صحیح فریم بر روی بتن

فریم باید به طور کامل روی بتن قرار گیرد و هیچ فضای خالی زیر آن وجود نداشته باشد.

در صورت وجود حفره، هنگام عبور خودرو فشار نقطه ای ایجاد می شود و صدای تق تق به گوش می رسد.

2) استفاده از ملات مناسب

ملات ماسه سیمان با نسبت صحیح باید استفاده شود.

ملات ضعیف یا کم عیار باعث ترک خوردن و نشست فریم می شود.

3) هم سطح سازی دقیق با آسفالت یا کف سازی

فریم باید کاملاً هم سطح با محیط نصب شود.

بالا یا پایین بودن فریم باعث ضربه خوردن و نهایتاً شکست یا ایجاد صدا خواهد شد.

بهتر است پس از نصب، چند بار تراز لیزری کنترل شود.

بتن ریزی اطراف فریم

پس از قرار دادن فریم، باید اطراف آن با بتن تقویت شود تا فریم تحت بار ترافیکی جا به جا نشود.

نکات مهم:

استفاده از بتن با مقاومت حداقل 300 کیلوگرم بر سانتیمتر مربع ضروری است.

بتن باید حداقل 10 تا 15 سانتی متر اطراف فریم را پر کند.

فریم باید در بتن کاملاً قفل شود تا از حرکت جانبی جلوگیری گردد.

بتن ریزی باید مرحله ای و با ویبره مناسب انجام شود تا حفره های هوایی باقی نماند.

جلوگیری از تولید صدا هنگام عبور خودرو

صدای «تق تق» هنگام عبور خودرو یکی از مشکلات رایج دریچه های منهول است. این صدا معمولاً ناشی از موارد زیر است:

نصب غیرتراز فریم

وجود فضای خالی زیر فریم یا درب

لق بودن درب در داخل فریم

انتخاب جنس ضعیف یا غیر استاندارد

قرار نگرفتن کامل درب روی نشیمنگاه

راهکارهای جلوگیری از صدا

نصب لاستیک آب بند یا نوار درزبندی مناسب بین فریم و درب

انتخاب دریچه با طراحی نشیمنگاه دوبل

کنترل دقیق تراز پس از نصب

استفاده از فریم و درب با قفل مکانیکی یا قفل وزنی

جلوگیری از تجمع خاک و شن روی نشیمنگاه

مراحل جلوگیری از شکست و ترک خوردگی دریچه

برای جلوگیری از شکست دریچه در اثر فشارهای ترافیکی موارد زیر باید رعایت شود:

1) انتخاب دریچه با کلاس بار مناسب

کلاس بار باید با نوع ترافیک کاملاً هماهنگ باشد. استفاده از دریچه سبک در مسیر خودروهای سنگین باعث شکست زودرس می شود.

2) توزیع صحیح بار از طریق فریم

بیش از 60٪ فشار وارد شده باید از طریق فریم به بتن منتقل شود. فریم ضعیف یا نصب اشتباه، فشار را بر خود درب منتقل می کند.

3) نصب اصولی بستر

بستر سست یا بدون بتن کافی یکی از دلایل اصلی شکست محسوب می شود.

4) جلوگیری از ضربه نقطه ای

هرگونه لقی، عدم هم سطحی یا ترک در اطراف فریم باعث ضربه نقطه ای و شکست سریع درب می شود.

جلوگیری از فرو رفتگی و نشست

نشست یکی از مشکلات رایج و عمدتاً به دلیل زیرسازی ضعیف رخ می دهد.

راهکارهای جلوگیری از فرو رفتگی

استفاده از بتن ریزی کافی و باکیفیت

تراکم مناسب خاک قبل از نصب

عدم استفاده از خاک دستی بدون کوبش

جلوگیری از ورود آب های سطحی به زیر فریم

استفاده از فریم های تقویت شده برای مناطق پرتردد

کنترل سختی بستر در پروژه های بزرگراهی

کنترل نهایی پس از نصب

پس از اتمام نصب، باید تمام موارد زیر کنترل شود:

تراز بودن فریم با سطح نهایی

عدم لقی درب روی فریم

خشک شدن کامل ملات و بتن

عدم وجود ترک در بتن اطراف

تست بارگذاری با خودرو سبک برای اطمینان از عدم ایجاد صدا

این مرحله بسیار مهم است و جلوی بسیاری از مشکلات آینده را می گیرد.

نگهداری دوره ای دریچه منهول

حتی با نصب صحیح نیز باید نگهداری دوره ای انجام شود، مانند:

تمیز کردن نشیمنگاه فریم

بررسی ترک های اطراف

چک کردن نشتی آب های سطحی

کنترل نشستن یا جابه جایی احتمالی فریم

این کار باعث افزایش چشمگیر عمر سیستم منهول می شود.

نصب صحیح دریچه منهول یک فرآیند حساس و تخصصی است که بر عملکرد، دوام و ایمنی شبکه تأثیر مستقیم دارد. رعایت نکات کلیدی مانند انتخاب محل مناسب، آماده سازی اصولی بستر، انتخاب دریچه استاندارد، نصب دقیق فریم، بتن ریزی صحیح و کنترل نهایی، می تواند از مشکلات مهمی مانند شکست، ایجاد صدا و فرو رفتگی جلوگیری کند. با اجرای این الزامات، عمر مفید دریچه افزایش یافته و هزینه های تعمیر و نگهداری به طور قابل توجهی کاهش می یابد.
